● 大型、中型加工品に適合
● 5面加工可能
■ 特許
台湾 M258824
中国 ZL2004 2 0067865.1
イタリア・アメリカ・日本 3106264
韓国0366170
ドイツ 20 2004 009 776.1
○ ECB シリーズ
特長 |
1 「永久磁石クランピングブロック」ECBシリーズの新モデルは すべて新感覚の金属加工品固定器具で、 CNC複合工作機 械やフライス盤上で素早い加工品の固定が可能です。 |
2 加工品の大きさによって「永久磁石クランピングブロック」の 位置、数、間隔の設定が自由です。 |
3 ECBシリーズには、取替え可能な加工用ブロックを採用する ことにより、 また、加工品の形状に加工するなど自由な加工が出来、且つ正確な保持を実現します。 |
4 5面加工ができるため、多軸加工機での加工効率が非常に連結部品1セットよくなり、加工精度も高まります。 |
5 完全防水ですので、湿式加工でも使用可能です。 |
標準アクセサリー | |||
ハンドル | 1セット | 加工用ブロック | 1セット |
突き板 | 1セット | ガイドキー | 2個 |
連結部品 | 1セット | ||
用途 |
1 フライス盤やCNC機械センターでの中型大型サイズの加工 に最適です。 |
2 「加工用ブロック」2つ分以上の大きさの加工品に適しています。 |
3 「永久磁石クランピングブロック」は小型サイズの加工品の 固定には適しておらず、 使用するには少なくとも加工用ブロ ック2つ以上の大きさが必要です。 |
注意 | |
1. 「スイッチ」は加工前に「ON」の位置にあることを必 ず確認してください。 |
|
2. 「永久磁石クランピングブロック」は真鍮、銅、アルミ ニウム、 ステンレス鋼などの非磁性の材料には適し ません。 |
|
3. 「永久磁石クランピングブロック」の原理はN、S極の 磁力ですので、加工品は必ずN、S極をまたいで置い てください。 |

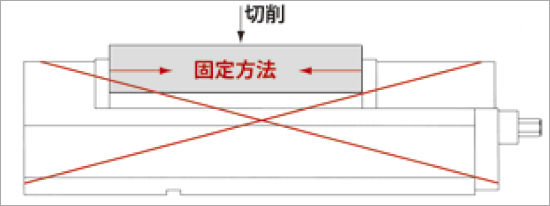

5面加工 | 1面、3面加工 |
仕様表 | ||||||
モデル | 保持力(kgf) | 最低限必要な厚さ | G | F | 備考 | 自重kg |
ECB-210CA(単独型) | 2100 | 20mm | 115 | 134 | - | 36 |
ECB-210CB(連結型) | 連結部品付 | |||||
ECB-120CA(単独型) | 1200 | 15mm | 94.5 | 108 | - | 18 |
ECB-120CB(連結型) | 連結部品付 | |||||
ECB-075CA(単独型) | 750 | 10mm | 88 | 78 | - | 9.5 |
ECB-075CB(連結型) | 連結部品付 | |||||
ECB-050CA(単独型) | 500 | 10mm | 61 | 78 | - | 7 |
ECB-050CB(連結型) | 連結部品付 |
必要な最短、最長間隔 | ||||||
モデル | 側面間隔(mm) | 正面-背面間隔(mm) | 自重加工に最低限 必要な厚さ(mm) |
|||
最短 | 最長 | 最短 | 最長 (標準連結部品) |
最長 (特殊連結部品) |
||
ECB-210 | 100 | 1000 | 70 | 180 | 500 | 20 |
ECB-120 | 60 | 140 | 40 | 600 | 300 | 15 |
ECB-075 | 25 | 140 | 40 | 400 | 200 | 10 |
ECB-050 | 25 | 140 | 40 | 400 | 200 | 10 |
