▶ 永磁ドラム

▶ 永磁プーリー

---

＜用途＞

○ 産業廃棄物（木材粉砕チップ）（破砕機の後行程）、鉱業、窯業、鋳物製品、焼却灰、石炭、化学、飼料、穀物、
肥料、食品、亜鉛、鉛、銅、アルミ、真鍮などの非鉄製品の原料中より鉄分を除去するのに用います。

＜特徴＞

○ 固定軸に強力な永久磁石が内蔵の為寿命は半永久的で制御装置が不要です

○ 外側の非磁性体ドラムを回転させて自動的に鉄分を排出します(ｽｸﾚｰﾊﾟｰ付き)

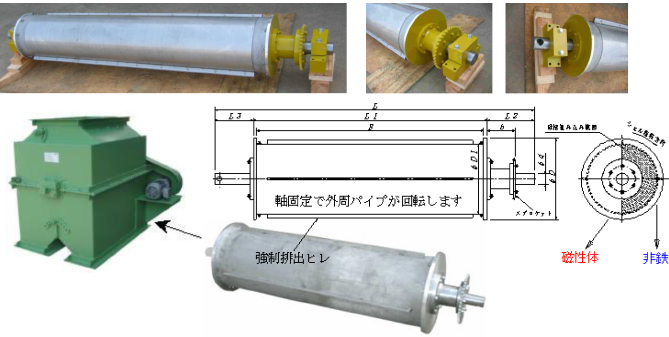

永磁ドラム規格・寸法表
	外形寸法（単位mm）									重量	処理量 (m3/h)	推奨駆動ﾓｰ ﾀｰ
型  式	Φ Ｄ１	Ｂ	Ｄ	Ｌ１	L2	L3	ｂ	Ｌ	ｄ	（kg）
ADＳ-2640	267.4	400	300	430	235	135	130	800	45	55	25-25	0.4KW
ADＳ-2650	267.4	500	300	530	235	135	130	900	45	62	30-35
ADＳ-2660	267.4	600	300	630	235	135	130	1000	45	75	40-45
ADＳ-3040	318.5	400	360	430	235	135	130	800	45	65	30-35
ADS-3050	318.5	500	360	530	235	135	130	900	45	72	40-45
ADS-3060	318.5	600	360	630	235	135	130	1000	45	85	50-55
ADS-4050	406.4	500	460	530	235	135	130	900	50	110	55-60
ADS-4060	406.4	600	460	630	235	135	130	1000	50	130	65-70
ADS-40100	406.4	1000	460	1030	235	135	130	1400	60	220	100-120	0.75KW
ADS-5060	508	600	560	640	250	150	125	1050	60	210	95-100
ADS-5080	508	800	560	840	250	150	125	1250	60	250	120-125
ADS-6080	609.6	800	680	840	250	150	125	1250	60	360	180-190
ADS-60100	609.6	600	680	1040	250	150	125	1450	70	440	200-220	1.5KW
ADS-60120	609.6	1200	680	1240	250	150	125	1650	70	550	240-250
※ 上記以外の寸法規格品も製作致しますのでお問い合わせ下さい ※ マグネットの強力タイプ  H 型も製作致しますのでお問い合わせ下さい ※ 別機種でBOX組込ﾀｲﾌﾟADS-****Bも有ります ※ 性能向上の為予告無く寸法等の変更をすることが有ります

永磁ドラム式磁選機なら鉄片・鉄粉まで確実にかつ大量に磁選できます

永磁プーリー・寸法表
型  式	ﾍﾞﾙﾄ	外形	重量
	巾	φ Ｄ	Ｂ	Ｌ	φ ｄ１	φ ｄ２	Ｌ１	Ｌ２	ｷｰ溝	（kg）
A P R -2230	300	214	350	660	40	35	130	50	10 × 5	45
A P R -2235	350	214	400	710	40	35	130	50	10 × 5	52
A P R -2240	400	214	450	760	40	35	130	50	10 × 5	68
A P R -2735	350	265	400	710	45	40	130	50	12 × 5	77
A P R -2740	400	265	450	760	45	40	130	50	12 × 5	86
A P R -2745	450	265	500	810	45	40	130	50	12 × 5	100
A P R -3240	400	315	450	780	50	45	135	60	14 × 5.5	110
A P R -3245	450	315	500	830	50	45	135	60	14 × 5.5	122
A P R -3250	500	315	550	880	60	55	135	60	14 × 5.5	135
A P R -3260	600	315	650	980	60	55	135	60	14 × 5.5	140
A P R -4050	500	400	550	950	60	55	155	75	16 × 6	180
A P R -4060	600	400	650	1000	65	60	155	75	16 × 6	320
A P R -5060	600	500	670	1050	65	60	155	75	18 × 7	400
A P R -5080	800	500	870	1300	65	60	155	75	18 × 7	550
※ 永磁ﾌﾟｰﾘｰの直径が大きいほど磁力線は遠方に出ます ※ 上記以外の寸法規格品も製作致しますのでお問い合わせ下さい ※ 性能向上の為予告無く寸法等の変更をすることが有ります

 

金属探知機	ペットボトルライン	マグネットプレート

 

整流器内蔵大型電磁マグネット
	ALR-60EC2（600φ -質量300kg）
	強力吸引	250mm～300mm（最大380mm）
	仕様率	５０％ＥＤ
	電源	1φ -AC200V-6.5A(1.3KW)
	整流器内蔵型 主にスクラップ・スラブ・インゴットなどの鉄屑・鉄塊の運搬に適しま 吊上能力：鉄塊ｲﾝｺﾞｯﾄで約3,000kg 制御盤別置ﾀｲﾌﾟもあり遠隔操作が可能です。 この他に250φ ・300φ も製作致します。 その他出力可変装置や無停電電源装置も製作します。

 

整流器内蔵大型電磁マグネット
	左の写真は中型タイプのリフマグネットです
	型式	ＡＥＬ－２００Ｓ （206φ  × 90H）
	吊り上げ能力	1,100kg（基準ﾜｰｸSS400-20t）
	電圧	DC180V-0.8A-150W
	質量	25kg
	使用率	50％ED（５分－５分の間欠）
	＜用途＞ 鋼材の運搬・工作機械へのワーク昇降移動・ホイスト・クレーンなどにセットします ＜特徴＞ 着脱を遠隔操で作可能・小型にもかかわらず強力な電磁石です。複数器のビーム連結 を同時制御して大型鉄板の運搬もできます。無停電電源装置もご用意致して居りますので不意 の電源トラブルにも対応しています。又、ﾜｰｸによるﾘﾌﾏｸﾞﾈｯﾄ本体のｺｲﾙ損傷もＳＵＳカバー対応 で頑丈に保護されています。
