○ 電磁ホルダー

● 仕様概要

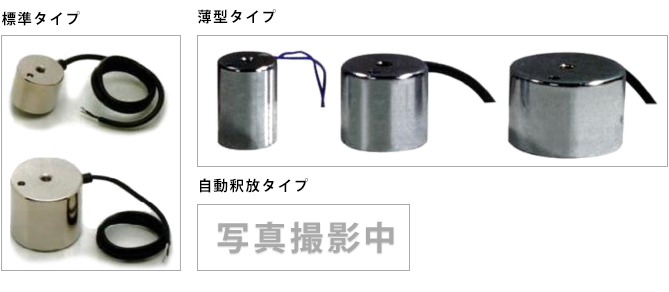

標準タイプ
型式	本体寸法	吸着力	電圧	電流	取付穴	質量ｇ	廻り止穴
MYE-10A	Ф 10 × 30	0.8ｋｇｆ	DC6V	0.18A	M4 × 0.7深6	15	-
MYE-20A	Ф 20 × 40	3ｋｇｆ	DC24V	0.07A	M4 × 0.7深6	60	Ф 3 × 深2
MYE-30A	Ф 30 × 40	18ｋｇｆ	DC24V	0.19A	M6 × 1.0深12	150	Ф 4 × 深2
MYE-40A	Ф 40 × 40	40ｋｇｆ	DC24V	0.24A	M6 × 1.0深12	300	Ф 4 × 深3
MYE-50A	Ф 50 × 50	60ｋｇｆ	DC90V	0.12A	M8 × 1.25深15	560	Ф 5 × 深4
MYE-60A	Ф 60 × 60	110ｋｇｆ	DC90V	0.19A	M8 × 1.25深15	1000	Ф 5 × 深4
MYE-70A	Ф 70 × 60	150ｋｇｆ	DC90V	0.2A	M10 × 1.5深15	1400	Ф 6 × 深6
MYE-80A	Ф 80 × 60	200ｋｇｆ	DC90V	0.26A	M10 × 1.5深15	1700	Ф 6 × 深6
MYE-90A	Ф 90 × 60	330ｋｇｆ	DC90V	0.35A	M10 × 1.5深15	2200	Ф 6 × 深6

薄型タイプ
型式	本体寸法	吸着力	電圧	電流	取付穴	質量ｇ	廻り止穴
MYET-20A	Ф 20 × 25	2 kgf	DC24V	0.04A	M4 × 0.7深6	32	Ф 2.1 × 深2.5
MYET-30A	Ф 30 × 25	8 kgf	DC24V	0.09A	M6 × 1.0深12	100	Ф 4 × 深2
MYET-40A	Ф 40 × 25	22 kgf	DC24V	0.12A	M8 × 1.25深15	190	Ф 4 × 深2.5
MYET-50A	Ф 50 × 40	35 kgf	DC90V	0.15A	M8 × 1.25深15	450	Ф 5 × 深4
MYET-60A	Ф 60 × 50	60 kgf	DC90V	0.2A	M8 × 1.25深15	700	Ф 5 × 深4

自動釈放タイプ
型式	本体寸法	吸着力	電圧	電流	取付穴	質量ｇ	廻り止穴
MYEG-20A	Ф 20 × 25	0.8 kgf	DC24V	0.04A	M4 × 0.7深8	35	Ф 2.1 × 深2.5
MYEG-30A	Ф 30 × 25	3 kgf	DC24V	0.09A	M6 × 1.0深12	100	Ф 4 × 深2
MYEG-40A	Ф 40 × 25	11 kgf	DC24V	0.12A	M6 × 1.0深12	160	Ф 4 × 深2.5

＊使用率は、100％EDです。　使用環境温度は、40℃以下でご使用下さい。

＊整流器は、特殊製作致します。　防水構造では、有りません。

＊掲載されている吸着力数値は鉄板の厚みや材質等、使用環境によって異なってきますので、あくまでも参考値としてお考えください。
